由于超薄石材http://www.stonebuy.com/板不僅材料,而且在建筑裝修中具有諸多優越性,它的切割加工越來越受到重視。但長期以來,天然大理石等天然石材http://www.stonebuy.com/多采用傳統圓盤鋸切割加工,鋸片厚、沖擊大,薄切時往往因脆性而產生邊角碎落,其切割平整度也差,導致切割合格率降低,因此不宜用傳統圓盤鋸薄切石材http://www.stonebuy.com/。為了滿足石材http://www.stonebuy.com/超薄切割的要求,近些年來,國內外通過大膽創新、精心設計,制造出各種結構的新型超薄石材http://www.stonebuy.com/切割機。本文將介紹一種國外新近研發的一種旋轉式超薄石材http://www.stonebuy.com/切割機,以供借鑒。
一、切割機的設計與切割方式

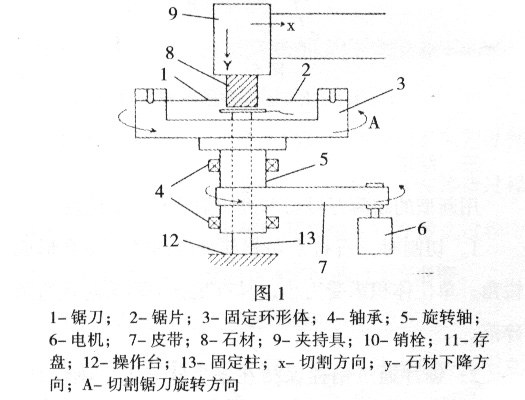

該切割機的設計圖見圖1.其具體構造與切割方式如下:
1.將內周帶鋸刀的環形鋸片安裝在固定環形體上,與軸承可旋轉支承的旋轉軸連接,旋轉軸由電機和皮帶傳輸驅動力。固定環形體隨旋轉軸沿圖中箭頭標示方向旋轉。待切的石材http://www.stonebuy.com/由夾持具夾持,放置固定在鋸切的內側空間,夾持具按所需切割嘗試,沿圖中X箭頭方向移動,也可按其長度,沿Y箭頭方向移動。

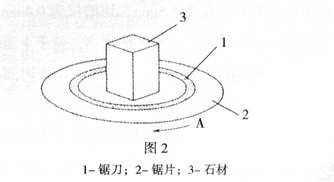

2、圖2是表示石材http://www.stonebuy.com/與鋸片位置關系的斜視圖。圖中表明,旋轉在鋸片內側空間的石材http://www.stonebuy.com/沿鋸刀方向移動時,石材http://www.stonebuy.com/周面與鋸刀接觸,以圖3所示方式進行加割。切割時,除利用鋸刀機械http://www.stonebuy.com/machine/切割,也可同時利用電火花切割。也在鋸片上的適宜間隔設置導電部件;在每個導電部件間外加電壓,且在接觸石材http://www.stonebuy.com/的切割部位供入切割液。這樣可對石材http://www.stonebuy.com/產生電火花,使石材http://www.stonebuy.com/同時經受機械http://www.stonebuy.com/machine/切割和電火花切割、加快切割作業。 3.鋸片由銷栓固定在環形體上(見圖5)。由于這樣的固定使鋸片具有張力,在高速旋轉下,鋸片充分保持平穩性,增強鋸刀的剛性,避免擺,順利切割石材http://www.stonebuy.com/。鋸的基片用韌性和強度高的高碳素鋼或不銹鋼薄板制作。由鋸刀切出的石材http://www.stonebuy.com/薄板蓄放在存盤中。存盤安裝在豎向設置在操作臺上,且穿過旋轉軸的固定立栓的頂端。固定立柱裝有升降裝置。存盤也可設計懸掛式。
二、切割效果的評定

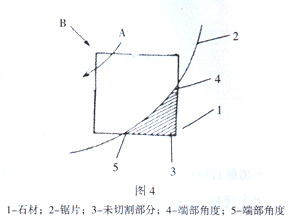

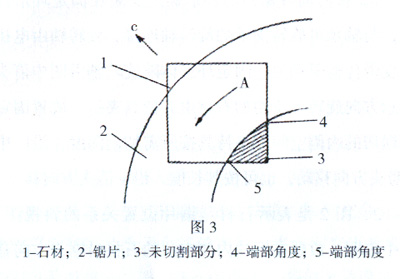

取斷面為120mmX120mm的石料,用超薄石材http://www.stonebuy.com/切割機切取塊厚5mm的超薄板。鋸片由在厚度0.17mm、內徑305mm的不銹鋼基片內周面設置厚度0.35mm的金剛石鋸刀而制成。將該鋸片安裝在切割機上,以1600/min切割速度邊旋轉邊切割,結果每塊薄板切割時間僅為105min,要槽僅為0.4mm,切割合格率達93%,且其表面平滑度高,便于下道研磨工序加工。而用在厚度5mm不銹鋼基片外周面設置厚度8.5mm金剛石鋸刀的傳統圓盤鋸進行切割,每塊薄板切割時間為2min,過程中鋸片出現擺動,切槽大,達9.0mm,切割合格率僅為36%。觀察證明,正如圖3所示,用超薄石材http://www.stonebuy.com/切割機,待切石材http://www.stonebuy.com/固定放置在鋸片內面空間切割,在切割而未切割部分兩端部的角度大,達到45o~135o單位體積承受力小,有足夠的耐力防止邊角碎落,而用傳統圓盤鋸切割,未切割部分兩端部角度小至0o~45o,難以防止邊角碎落(見圖4)
待切石材http://www.stonebuy.com/也可不固定旋轉,邊自身旋轉邊被鋸切切割,此時由四周向中央部位均勻切割,形成的未切割部分為圓形,能更有效避免邊角碎落。譬如,在上述加工條件下,石材http://www.stonebuy.com/不固定旋轉,發50轉/min速度,與鋸刀逆向旋轉切割,幾乎無碎裂現象出現,且由于未切割部分的局部強度大,切割速度還提高了20%。
三、結語
用新型的超薄石材http://www.stonebuy.com/切割機切割具有以下優點:
1、切割時,石材http://www.stonebuy.com/未切割部分的兩端部不會形成銳角,單位體積承受小,具有足夠的耐力防止邊角碎落。
2、鋸片通過銷栓保持在張力狀態下,剛性高,鋸刀切割旋轉時,切割速度快,擺動小,能以切槽細,合格率高切割超薄石材http://www.stonebuy.com/。由于使用的鋸刀剛性強,厚度薄,刀頭為連續狀,切割時還利于進一步防止角部碎落和提高切割精度。
3、在局部不會對鋸切施加過大的力,可高速切割。
