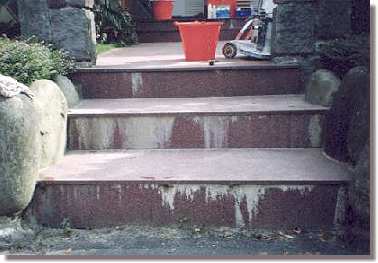

白華是在石材http://www.stonebuy.com/表面或是填縫處有白色粉末或流掛的現(xiàn)象，常發(fā)生于戶外或水源豐沛之處，如花臺(tái)、戶外階梯、外墻填縫之處等。

      當(dāng)石材http://www.stonebuy.com/以濕式方法安裝時(shí)，其背填水泥沙漿中的氫氧化鈣等堿性物質(zhì)，被大量的水溶解出來(lái)滲透至石材http://www.stonebuy.com/表面或填縫不實(shí)之處，氫氧化鈣再與空氣中的二氧化碳或酸雨中的SO2硫酸化合物反應(yīng)，形成碳酸鈣或硫酸鈣，當(dāng)水分蒸發(fā)時(shí)，碳酸鈣或硫酸鈣就結(jié)晶析出形成白華。

      白華，依水泥中堿性物質(zhì)被溶解時(shí)的水分來(lái)源，可區(qū)分為一次白華與二次白華。當(dāng)拌合水泥沙漿時(shí)水灰比過(guò)高，過(guò)量的水分將氫氧化鈣或堿性金屬離子溶離出石材http://www.stonebuy.com/表面或填縫不實(shí)之處，所形成的白華因?yàn)槠渌粗苯觼?lái)自水泥之拌合水，因此稱之為一次白華。當(dāng)雨水滲入石材http://www.stonebuy.com/底下的水泥混凝土層，或是地下水將氫氧化鈣或等堿性金屬離子溶離出來(lái)，滲透至石材http://www.stonebuy.com/表面或填縫不實(shí)之處，累積成白色半固體粉末，所形成的白華因?yàn)槭情g接由外來(lái)水分溶出背填水泥堿性物質(zhì)所致，故稱之為二次白華。 中國(guó)http://www.stonebuy.com石材http://www.stonebuy.com/網(wǎng)

      石材http://www.stonebuy.com/形成白華的因素與水斑類似，大量的水分、堿性金屬離子都是白華產(chǎn)生的原因，其中水分扮演摧帶者角色，將堿性金屬離子溶解后由毛細(xì)現(xiàn)象滲透至石材http://www.stonebuy.com/表面或填縫不實(shí)之處，進(jìn)一步形成白華。因此，預(yù)防水份及堿性金屬離子滲透至石材http://www.stonebuy.com/表面或填縫不實(shí)之處，就可防止白華的發(fā)生。

預(yù)防白華形成的措施如下：

一、石材http://www.stonebuy.com/在安裝前應(yīng)施作防護(hù)工程（正面、五面或六面，取決工程需求），防止石材http://www.stonebuy.com/吸入過(guò)多水分，防止來(lái)自石材http://www.stonebuy.com/正面透水或是地下水源滲入石材http://www.stonebuy.com/底下的水泥砂漿，以避免水泥砂漿的堿性金屬離子滲入石材http://www.stonebuy.com/，造成白華。石材http://www.stonebuy.com/養(yǎng)護(hù)

二、選用適合于石材http://www.stonebuy.com/的填縫隙材料，并按正確的施工法來(lái)施作。品質(zhì)好的填縫材料及正確的施作方法，可防止填縫處白華的發(fā)生。

三、在調(diào)配水泥砂漿時(shí)，使用低水灰配比或添加減水劑。降低過(guò)量的水份，可避免一次白華的發(fā)生。

四、在水泥砂漿中加入防水劑，可避免金屬離子被大量水分溶離滲出石材http://www.stonebuy.com/表面形成白華。

五、選用無(wú)污染之骨材，如避免使用鈣、鎂、鈉等離子較多的海砂，并避免使用礦物質(zhì)較多的地下水為拌合水，減少金屬離子的來(lái)源，降低白華發(fā)生的機(jī)率。
