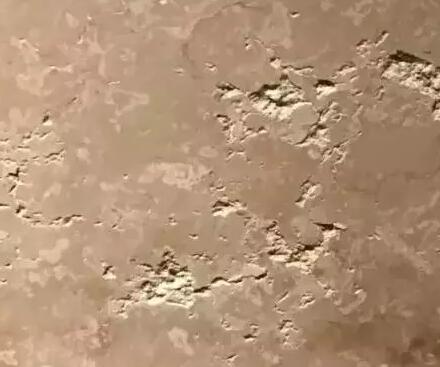

崩坑是指石材http://www.stonebuy.com/使用過程中，表面上局部出現(xiàn)的顆粒狀或塊狀的剝落現(xiàn)象。

　　它是石材http://www.stonebuy.com/破損的一種，但這種破損顯然不同于明顯由外力作用造成的斷裂和損壞。它的成因，更多情況下來源于石材http://www.stonebuy.com/內(nèi)部，因此有它特殊的原因分析方法和處理技術(shù)。崩坑處理難度本身就比較高，要是出現(xiàn)在墻面上，難度就更高。下面我們就來闡述這種現(xiàn)象的成因。

　　1、石材http://www.stonebuy.com/問題的分析方法

　　石材http://www.stonebuy.com/問題的成因，不外乎“外因”、“內(nèi)因”兩種。不是外因，就只能是石材http://www.stonebuy.com/自身原因。外因和內(nèi)因，缺少哪一半都不能算是科學(xué)的分析。盡管有些情況下用不著分析內(nèi)因，但這不代表你不需要掌握。

　　舉例來說：石材http://www.stonebuy.com/銹斑，有些是外來鐵銹造成的，有些就是石材http://www.stonebuy.com/自身所含的鐵元素造成的。再如白色石材http://www.stonebuy.com/泛黃現(xiàn)象，有些確實是外來污染造成的變色;但有些變黃就是石材http://www.stonebuy.com/內(nèi)部的有機(jī)物氧化造成的。

　　內(nèi)因和外因，當(dāng)然是一種籠統(tǒng)的概括。但它代表的分析方法卻是至關(guān)重要的。例如本案例，當(dāng)通過現(xiàn)場勘察，當(dāng)外部因素不足以解釋這種崩坑現(xiàn)象時，就一定要轉(zhuǎn)向去石材http://www.stonebuy.com/內(nèi)部尋找原因。這個案例，原因就在石材http://www.stonebuy.com/內(nèi)部!

　　2、石材http://www.stonebuy.com/內(nèi)部鹽分導(dǎo)致

　　這種石材http://www.stonebuy.com/，是源于地中海沿岸地區(qū)的米黃品種。地中海沿岸，包括埃及、西班牙、意大利、希臘、以及土耳其等國家。沿岸國家盛產(chǎn)米黃石材http://www.stonebuy.com/，如埃及米黃、西班牙米黃、莎安娜米黃(伊朗)等。

　　這些國家在地質(zhì)上都和地中海有密切的關(guān)系，他們的陸地都是地殼上升和海水下降形成的。因此，上述這些國家的石材http://www.stonebuy.com/，在億萬年前，有些其實是泡在海水里的。

　　即便后來地殼上升，石材http://www.stonebuy.com/浮出了水面，但內(nèi)部還是有海水的鹽分滯留。這些鹽分，在億萬年的沉積過程中，在巖體內(nèi)部并不會有什么變化。但是等到被開采出來，鋸切成板材，成為裝飾品之后，這些鹽分就可能在新的環(huán)境條件下發(fā)生變化。

　　一是板材加工過程中接觸的大量水，會重新激活這些沉睡了億萬年的鹽分，從而沿著石材http://www.stonebuy.com/內(nèi)部的微孔隙進(jìn)出。二是該案例處在廣東這樣炎熱潮濕的環(huán)境中，即便是墻面，也時刻都在空氣中的水蒸氣的作用下，發(fā)生著水分的進(jìn)出循環(huán)，會逐漸的使鹽分沿石材http://www.stonebuy.com/的微孔隙析出。實際情況中，這類板材如果用到衛(wèi)生間、地下室等區(qū)域，環(huán)境更為潮濕，這種現(xiàn)象往往就更為嚴(yán)重。

　　水分的蒸發(fā)和干燥、鹽分的溶解和結(jié)晶，這些都會產(chǎn)生強大的應(yīng)力作用。同時，溶解了的鹽分，還能夠破壞石材http://www.stonebuy.com/的膠結(jié)結(jié)構(gòu)。綜合作用下，石材http://www.stonebuy.com/就會出現(xiàn)鹽類析出(類似返堿實際是泛鹽)、崩坑、粉化等問題。

　　來源：新易豐石材http://www.stonebuy.com/護(hù)理企業(yè)http://www.stonebuy.com/enterprise/
