[ 發(fā)布日期：2017-11-13 11:51:13 ] 瀏覽人數(shù)： 16238
一、人造石板材按基體樹脂分為兩種類型：
PMMA類：聚甲基丙烯酸甲酯為基體的實(shí)體面材（壓克力類）
A型：2440X762X12.7；B型：2440X762X6.4；C型：3050X762X12.7；D型：由供需雙方商定的其他非標(biāo)準(zhǔn)規(guī)格尺寸。

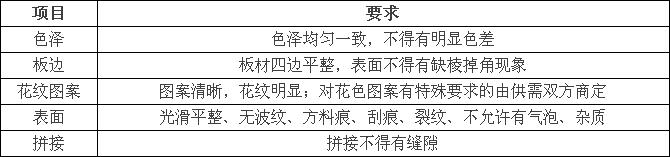

二、外觀質(zhì)量
三、巴氏硬度
板材的巴氏硬度：PMMA類：≥58； UPR類：≥50。
四、力學(xué)性能
1、荷載性能
A、C型板按荷載變形試驗后，表面不得有破裂，最大殘余擾度值不得超過0.25mm；B型板材不要求此性能。
2、落求沖擊 按荷載變形鋼球落擊試驗后，板材表面無破裂和碎片。
3、沖擊韌性 沖擊韌性不小于4KJ/M2
4、彎曲強(qiáng)度及彎曲彈性模量 彎曲強(qiáng)度不小于40Mpa；彎曲彈性模量不小于6500Mpa。
五、色牢度與老化性能
試樣與控制樣品比較，不得呈現(xiàn)任何破裂、裂縫、氣泡或表面質(zhì)感變化。當(dāng)按GB/T 16442—1999規(guī)定進(jìn)行,氙弧燈暴露200小時,黑板溫度為(63±5)℃,輻射通量密度控制在340nm下0.35W/平方.內(nèi)外濾光鏡組合為高硅硼酸鹽玻璃。在測量和計算顏色變化時，試樣與控制樣品間的色差不得超過2CIE單位。
六、耐污染性
人造石試樣耐污染值總和不得超過64，最大污染深度不大于0.12mm 。 由于經(jīng)真空加密處理，人造石吸水率是天然大理石的三百分之一，不滲透任何污跡；同時人造石不能被任何液體滲透，沒有毛孔和氣孔，頑漬也可以輕易除去，如煙痕、墨水或染發(fā)劑等都可除去不留任何痕跡。
七、耐燃燒性
1、香煙燃燒
2、阻燃性性能
板材的阻燃性能以氧指數(shù)評定，即板材的氧指數(shù)不小于35。
八、耐化學(xué)藥品性
通過耐化學(xué)藥品性試驗后，試樣表面并無明顯損傷，輕度損傷用600目沙紙輕擦即可除去，損傷程度應(yīng)不影響板材的使用性，并易恢復(fù)至原狀。
九、耐加熱性
通過耐加熱性試驗后，試樣表面無破裂、裂縫或起泡。任何變色采用研磨劑和拋光劑可除去并接近板材原狀，并不影響板材的使用。仲裁時，修復(fù)后樣品與實(shí)驗前樣品的色差不得大于2CIE單位。
十、耐高溫性能
通過耐高溫性試驗后，試樣表面無破裂、裂縫或鼓泡等顯著影響。表面缺陷易打磨恢復(fù)至原狀并不影響板材的使用。仲裁時，修復(fù)后樣品與實(shí)驗前樣品的色差不得大于2CIE單位。
十一、耐水性（吸水率）
通過耐水性試驗后，試樣表面應(yīng)無破裂、裂縫、鼓隆隆作響、敲擊聲變啞或分層。
新浪微博
在線客服
閩公網(wǎng)安備 35020302000986號
